IC卡水表口径和总尺寸标准简介

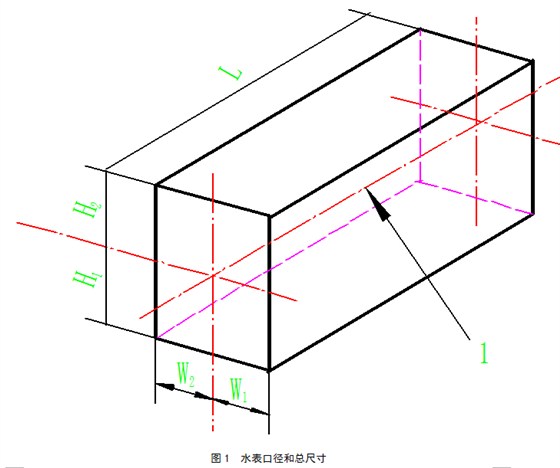

作为IC卡水表厂家，我们在生产水表时需要严格按照 GB/T 778.1-2007 中 4.1.1 的规定。IC卡智能水表的口径以连接端的螺纹尺寸或法兰的公称通径表示。每一种水表口径均相应有一组固定的总尺寸。水表的尺寸如图1所示，应符合表1的规定。

IC卡智能水表口径和总尺寸

IC卡水表尺寸一览表：单位为毫米

口径DN^a	a_min	b_min	L^b(优选）	L^b（可选）	W₁;W₂	H₁	H₂
15	10	12	165	80,85,100,105,110,114,115,130, 135,145,170,175,180,190,200,220	65	60	220
20	12	14	190	105,110,115,130,134,135,165,175, 195,200,220,229	65	60	240
25	12	16	260	110,150,175,200,210,225,273	100	65	260
32	13	18	260	110,150,175,200,230,270,300,321	110	70	280
40	13	20	300	200,220,245,260,270,387	120	75	300
50			200	170,245,250,254,270,275,300, 345,350	135	216	390
65			200	170,270,300,450	150	130	390
80			200	190,225,300,305,350,425,500	180	343	410
100			250	210,280,350,356,360,375,450,,650	225	356	440
125			250	220,275,300,350,375,450	135	140	440
150			300	230,325,350,450,457,500,560	267	394	500
200			350	260,400,500,508,550,600,620	349	406	500
250			450	330,400,600,660,800,	368	521	500
300			500	380,400,800	394	533	533
350			500	420,800	270	300	500
400			600	500,550,800	290	320	500
500			600	500,625,680,770,800,900,1000	365	380	520
600			800	500,750,820,920,1000,1200	390	450	600
800			1200	600	510	550	700
＞800			1.25×DN	DN	0.65×DN	0.65×DN	0.75×DN
aDN：法兰连接端和螺纹连接端的公称通径。 b长度公差：DN15～DN40：0-2mm; DN50～DN300：0-3mm; DN350～DN400：0-5mm。 DN400以上水表的长度公差应由用户与制造厂协商确定。
